О системе хранения
![](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/5b34b014c8533d847681ad5d1af3f2b7.jpg)
Модульная система EVORACK® - все на своем месте
Принцип "конструктора", заложенный в основу системы, позволяет самым оптимальным образом спланировать рабочее пространство в кузове автомобиля. Различные модули и боксы, входящие в систему Evorack, помогут мастеру удобно разместить инструмент, приспособления и комплектующие - по принципу "всё под рукой".
Evorack - это главное условие для выполнения мастерами "выездных" работ, быстро, профессионально и с максимальным комфортом. Детали автостеллажей изготавливаются из холоднокатанной прочной стали, легкого алюминия и пластика. Система разработана с учетом современных требований к передвижной мастерской - это надежность, компактность и эргономичность. Элементы системы Evorack доступны в различных размерах с возможностью использования в любых комбинациях.
Все модули ВЗАИМОЗАМЕНЯЕМЫ.
...
Основные параметры системы

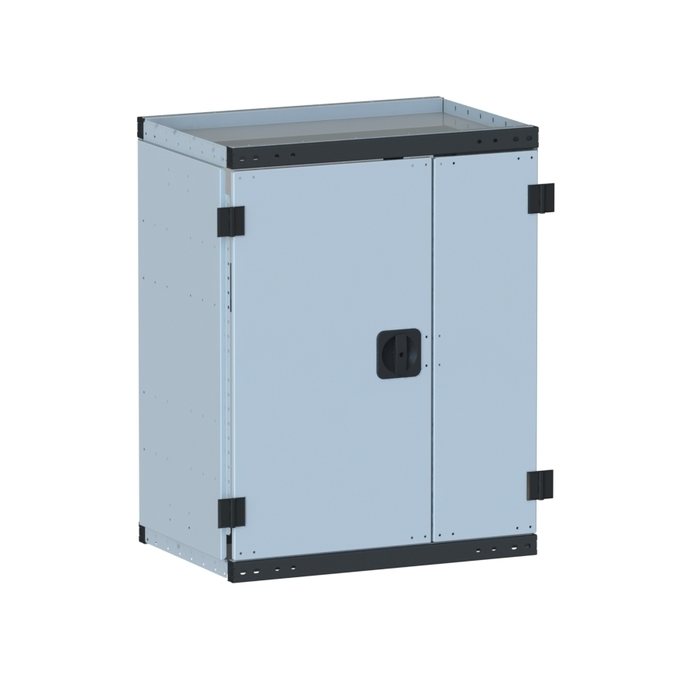

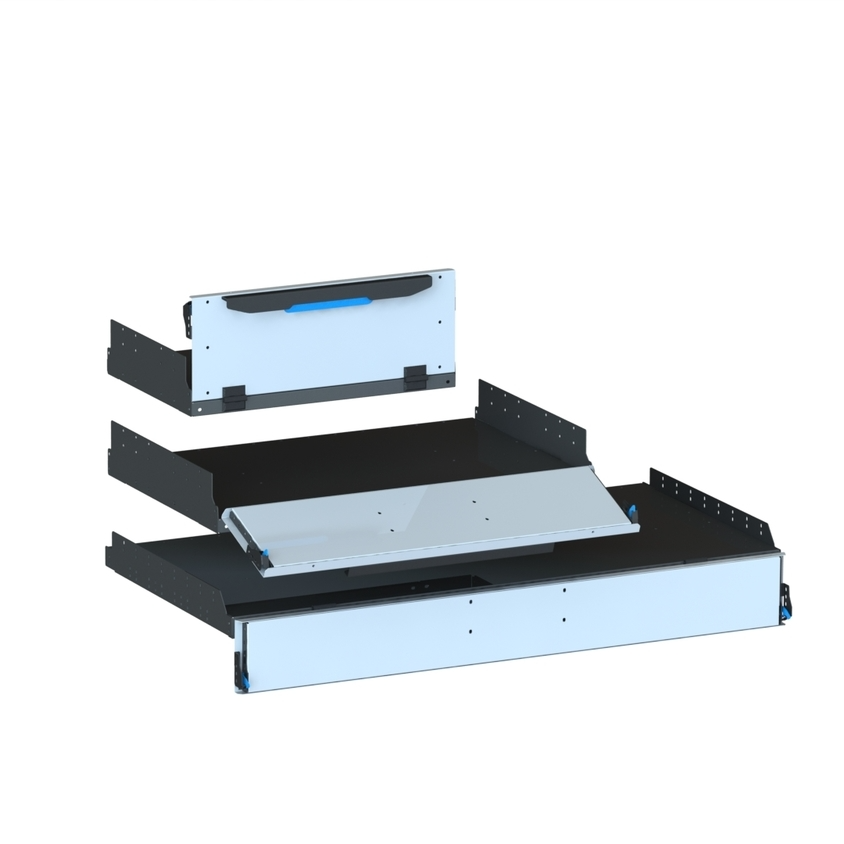

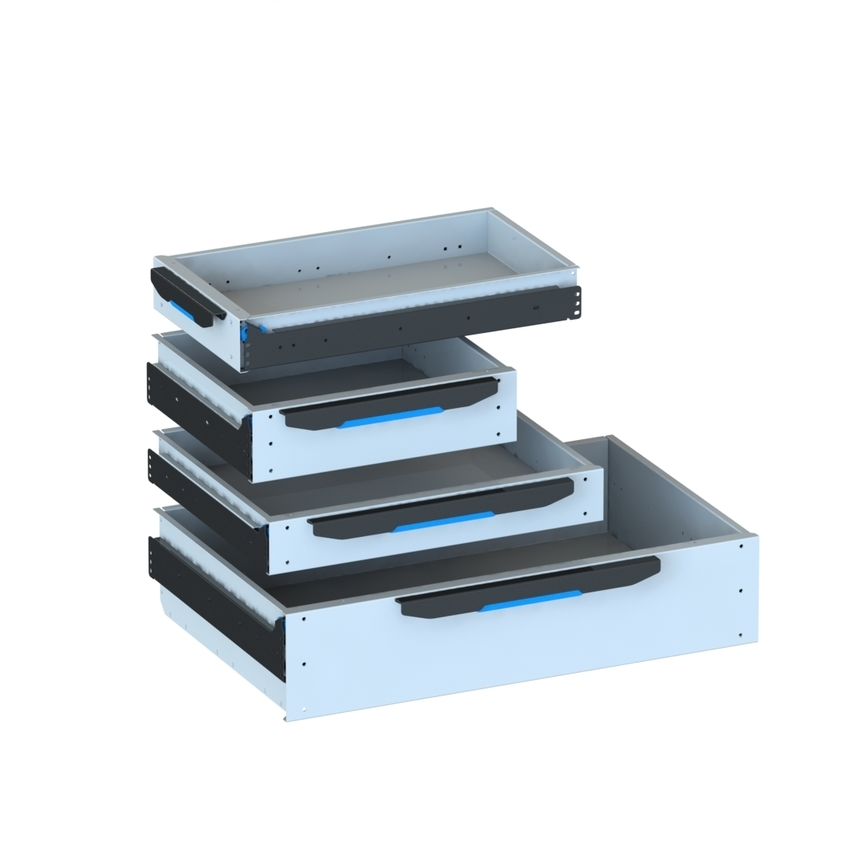

Модульная система "Evorack" - это прежде всего пространственный несущий каркас, который может быть построен по требуемой длине кузова и с учетом особенностей автомобиля. Подбор высоты и глубины секции осуществляется с шагом в 50 мм, что позволит оставить нужное пространство для размещения различных грузов. Мы разработали универсальные по размерам секции, объединяя которые возможно собрать стеллаж для любого кузова автомобиля.
![](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/128ce26a21709de776958bb4ef915f6a.jpg)
![](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/389a33265859faf949fdafea5e3e7ce9.jpg)
...

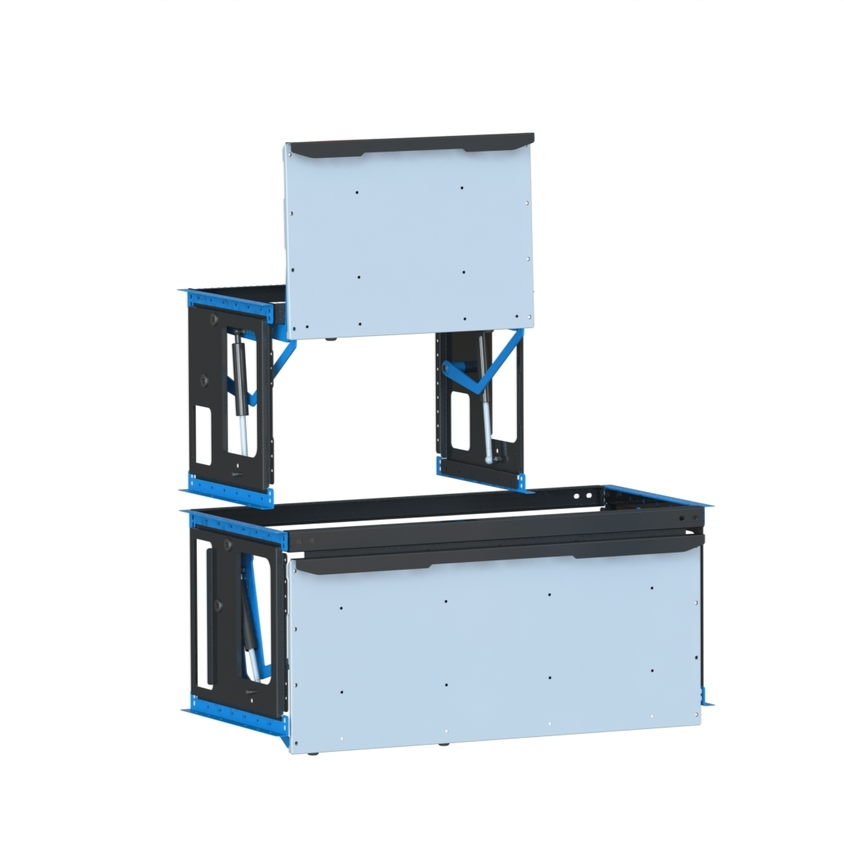

Боковая опора
Боковая опора состоит из вертикальных стоек С-образного сечения и горизонтальных соединителей. Если боковая опора размещена снаружи секции, то на нее устанавливается перфопанель, с возможностью фиксации на ней различных дополнительных аксессуаров и предметов.
Виды боковых опор

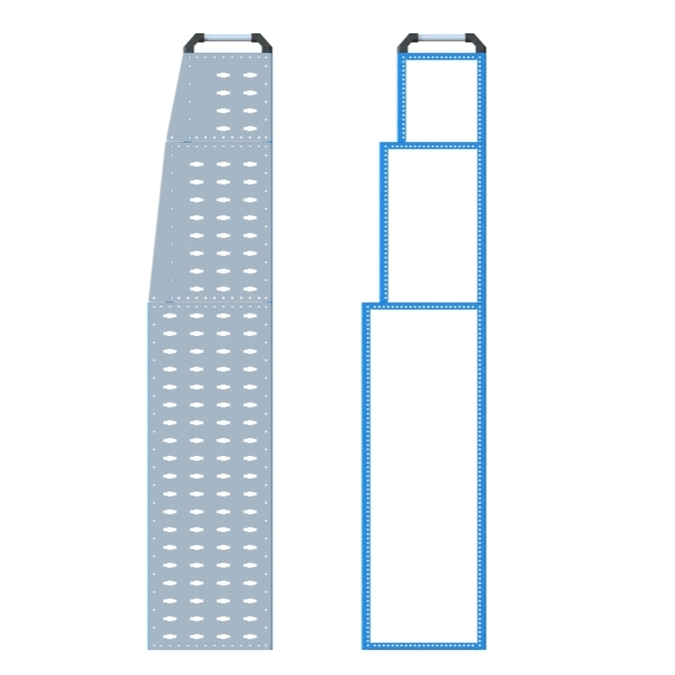

![НВА](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/939354c0ef747033b72b73d346bd209b.jpg)
НВА

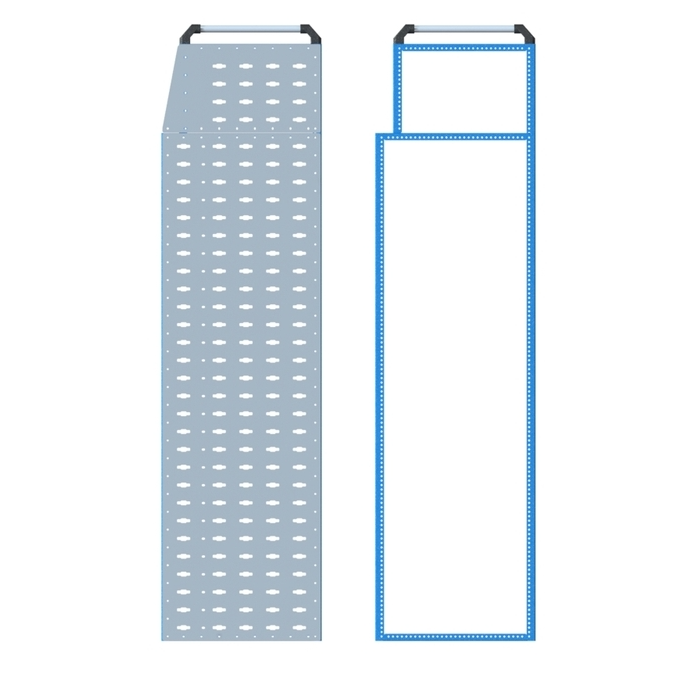

![НВА](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/5ee094a6efbd02e36b0fe94f3f071f2f.jpg)
НВА

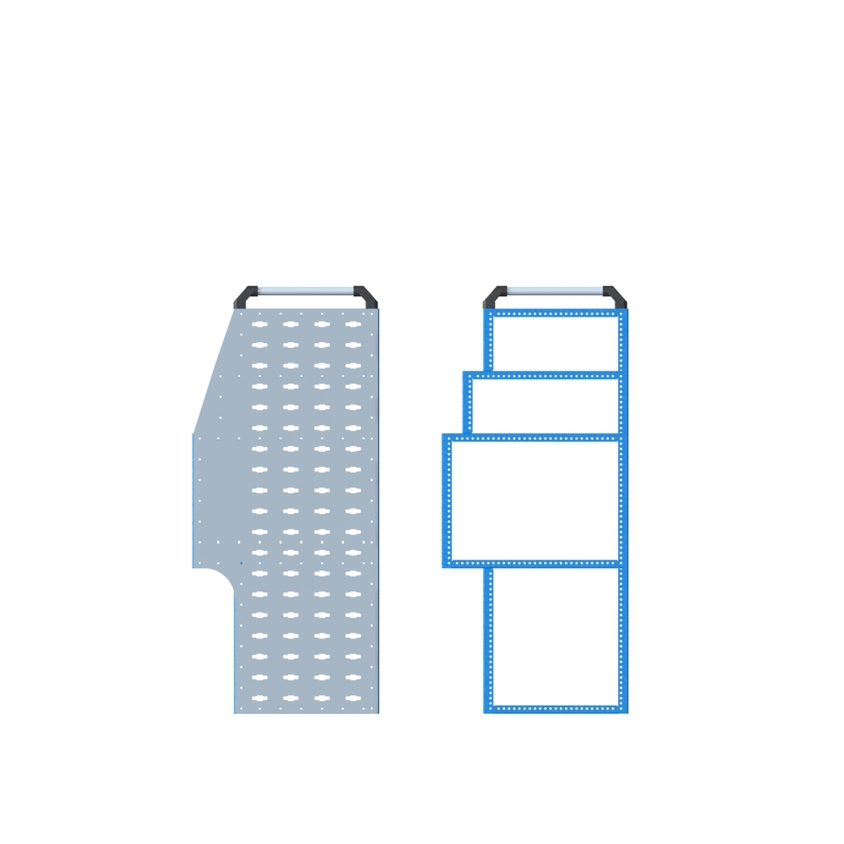

![НВО](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/31bd7528e377206d1cb31a4624df6a0d.jpg)
НВО

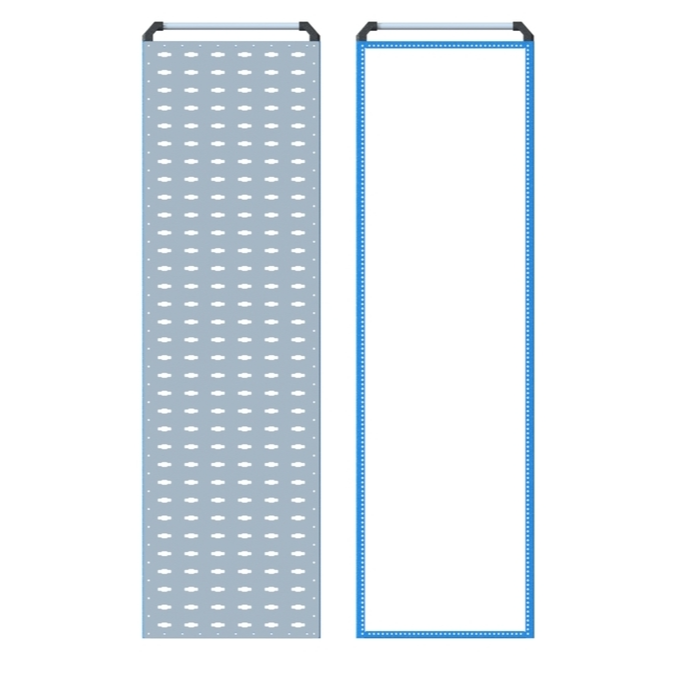

![НВН](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/a2cacff5a1ea71147266620bfa5c0dd4.jpg)
НВН
Боковая опора в зависимости от высоты, повторяет профиль кузова автомобиля, в который устанавливается собираемый модуль, что позволяет более эффективно использовать занимаемое пространство. Ширина боковой опоры определяет глубину модуля и набор встраиваемых боксов соответствующего размера. В нашей производственной программе все встраиваемые элементы имееют глубину 250, 300, 350, 400, 450, 500 и 550 мм. Высота опоры может изменятся от 725 до 1975 мм, в зависимости от профиля кузова автомобиля определяется ее секционность ( на рис.1 НВА-3 секции размеры снизу-вверх 350-300-250, на рис.2- НВА-2 секции - 450-400 ) и шаг по изменению высоты от 50 до 150мм.
...
Элементы каркаса
При сборке несущего каркаса, выбранной ширины и глубины, используются дополнительные элементы, придающие конструктивную жесткость модулю и имеющие определенное фунциональное назначение.
К ним относятся:
![Стойки-разделители](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/6cdcebbdad09069e51795a8991ab361d.jpg)
Стойки-разделители
Ширина стоек 37 и 50 мм, предназначены для разделения пространства модуля в вертикальной плоскости на ширину в соответствии основными размерами системы - 200-275-375-475-575-675 мм. Доступные размеры по высоте от 100 до 1500 мм.
![траверсы](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/e36471bdb70612edf7096aa6ba45360a.jpg)
Траверсы
Высота траверс 37 и 50 мм, предназначены для разделения пространства модуля в горизонтальной плоскости на секции по высоте. Размер высоты секции определяется доступными размерами стоек-разделителей. До высоты от 100 до 300 мм шаг равен 25 мм.
![борты такелажные](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/67e11664b009deb06873ba3ce5c8c824.jpg)
Борты такелажные
Такелажный борт располагается внизу модуля, связывая боковые опоры модуля. Дополнительно крепится к полу кузова автомобиля и предназначен для крепления ремней при фиксации перевозимого груза. Размер бортов по длине соответствует основным параметрам системы от 275 до 1425 мм.
![Стенки-усилители](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/1a35ef6ce8adeb27363b4b22e46d55fc.jpg)
Стенки-усилители
Основные функции стенок - это обеспечение конструктивной жесткости модуля в различных плоскостях и ограждение секций от выпадения ее содержимого при перевозке. Основные виды:
стенки задние, стенки боковые, стенки наклонные
![Борты откидные быстросъемные](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/5f37d5333c412892e5b60e48e0a3741a.jpg)
Борты откидные быстросъемные
Основная задача быстросъемного откидного борта - это ограждение секций от выпадения ее содержимого при перевозке. Борты имеют два стандартных размера высоты 100 и 150 мм. Доступный ряд по ширине в соответствии с параметрами системы от 275 до 1425 мм.
![Несущий каркас - пример сборки](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/bdf4e95483281e09d6bc1e6abc8c51fa.jpg)
Несущий каркас - пример сборки
![Несущий каркас - пример сборки](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/ca4031bfc6517d2f66a06909d711aa9a.jpg)
![Несущий каркас - пример сборки](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/a71068212f61ed847c3ab68edcbb75ad.jpg)
...
Модульные боксы
Для наполнения несущего каркаса, выбранной ширины, глубины и высоты, используются встраиваемые модульные боксы, различного функционального назначения, которые дополнительно еще и придают жесткость конструкции. Боксы спроектированы таким образом, что возможно заменить один на другой, без изменения несущего каркаса.
Основные виды модульных боксов
![ящики выдвижные](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/b4ea4a61e472079e34564f9079763a7d.jpg)
ящики выдвижные
![Боксы с откидной дверцей](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/e98c9454eb10b139ae8fcb8d8ee6e125.jpg)
Боксы с откидной дверцей

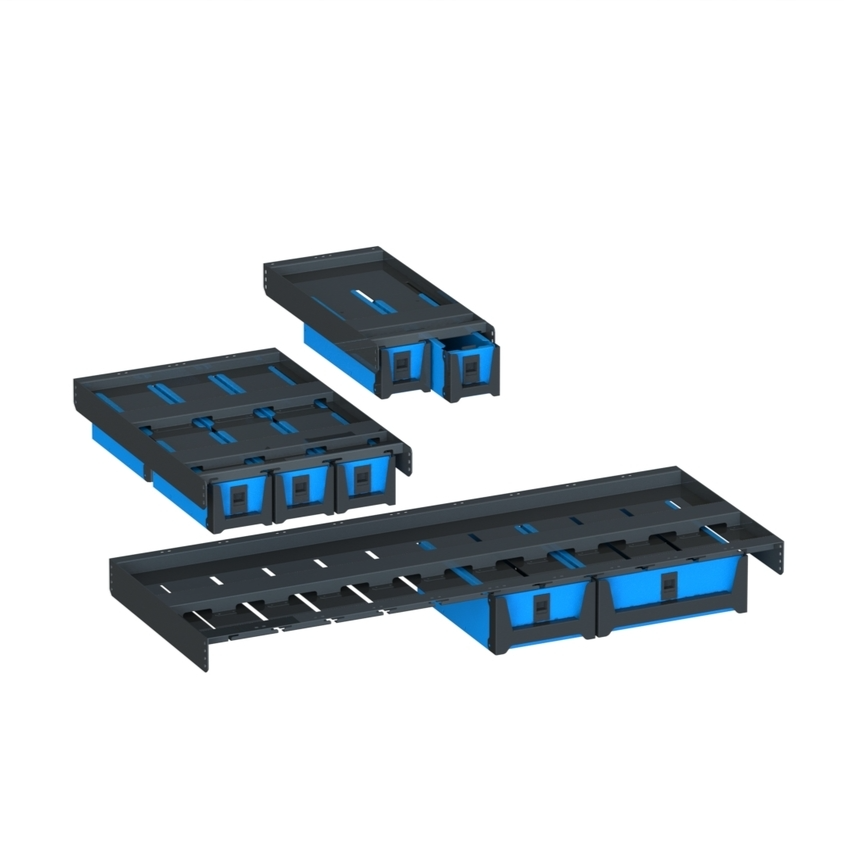

![боксы подвесные лоточные](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/4b9eec1421bedb20e52efed4d9d6823a.jpg)
боксы подвесные лоточные

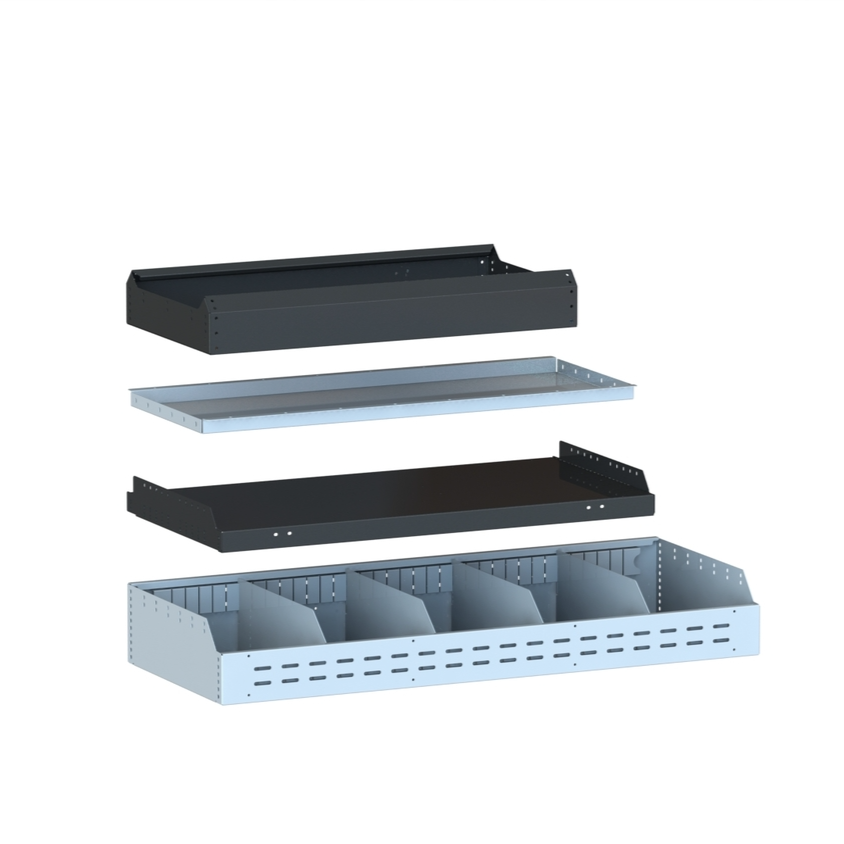

![полки](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/8d605965effed1a0232457ce55fc3594.jpg)
полки
![бокс с подъемной дверью](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/87b79c3ca467c6b053849b3bea3fe83e.jpg)
бокс с подъемной дверью
![шкафы с дверцами](/uploads/s/j/w/3/jw3tsheg4lop/img/autocrop/3f2e0ba0947d0cdfa5170e51afb8283f.jpg)
шкафы с дверцами
